Проектирование и расчет параметров самодельной багажной системы

Грамотное проектирование начинается с точного обмера верхней части кузова, где крыша автомобиля диктует основные размеры будущей конструкции. Инженер замеряет расстояние между штатными рейлинги, чтобы рассчитать длину, которую получат поперечины. Самодельный багажник должен учитывать специфику груза: лыжи и сноуборд требуют определенного шага между точками опоры. В чертеж обязательно вносятся сечение и толщина стенки, которые имеет выбранная профильная труба. Металлопрокат подбирается с учетом того, чтобы багажная система выдерживала динамические нагрузки при движении. Конструктор заранее определяет, где расположится каждый кронштейн и фиксатор, обеспечивающие надежное крепление. На схеме отмечаются места, где пройдет будущий сварной шов, и планируется последующая зачистка стыков. Расчет учитывает, как аэродинамика изделия повлияет на акустический комфорт и расход топлива. В спецификацию проекта включаются болты, гайки, торцевые заглушки и защитный уплотнитель. Продуманная фиксация и правильно рассчитанные упоры гарантируют, что перевозка будет безопасной для всех участников движения. Даже такие детали, как резина для прокладок, финишная краска и грунтовка, закладываются в проектную документацию. Мастер выбирает между такими материалами, как сталь и алюминий, оценивая их вес и долговечность. Тщательная подготовка чертежей помогает избежать критических ошибок, когда в работу вступят сварка и болгарка. На этапе расчетов также закладывается защита, которую обеспечит антикоррозийное покрытие, чтобы коррозия не разрушила каркас изнутри. Все зажимы проектируются под конкретное снаряжение с учетом его габаритов.

Геометрические показатели и выбор основы

Алгоритм разработки эскиза

• Измерение ширины крыши и расстояния между точками фиксации на опорах.
• Определение оптимального вылета поперечин за пределы стоек для удобства погрузки.
• Выбор высоты конструкции, исключающей контакт креплений с поверхностью крыши.
• Разметка расположения пазов, в которые встанут зажимы и дополнительные фиксаторы.
• Учет допусков на резиновый уплотнитель в местах соприкосновения с металлом.

Секрет точного сопряжения деталей

При создании чертежа своими руками конструктору рекомендуется оставлять технологический запас в 2-3 мм на каждом стыке. Это пространство необходимо для того, чтобы тепловая деформация при работе не нарушила общую геометрию, а последующая обработка не истончила металл. Если планируется монтаж на болтовые соединения, отверстия под болты лучше проектировать на 1 мм больше номинального диаметра. Такой подход позволяет провести микрорегулировку положения всей системы уже по месту, когда выполняется финальная установка;

Нюансы технического задания

Какое сечение трубы выбрать для перевозки нескольких комплектов лыж? Специалисты рекомендуют профиль 20х40 мм, установленный на ребро, так как он лучше сопротивляется изгибу. Нужно ли учитывать толщину покрытия на этапе проектирования? Да, грунтовка и краска добавляют до 0.5 мм, что важно для плотной посадки таких элементов, как заглушки. Как снизить шум от багажника без изменения формы? Следует минимизировать количество открытых отверстий и использовать обтекаемый кронштейн для каждого элемента крепления.

Финальный монтаж и правила безопасной перевозки зимнего снаряжения

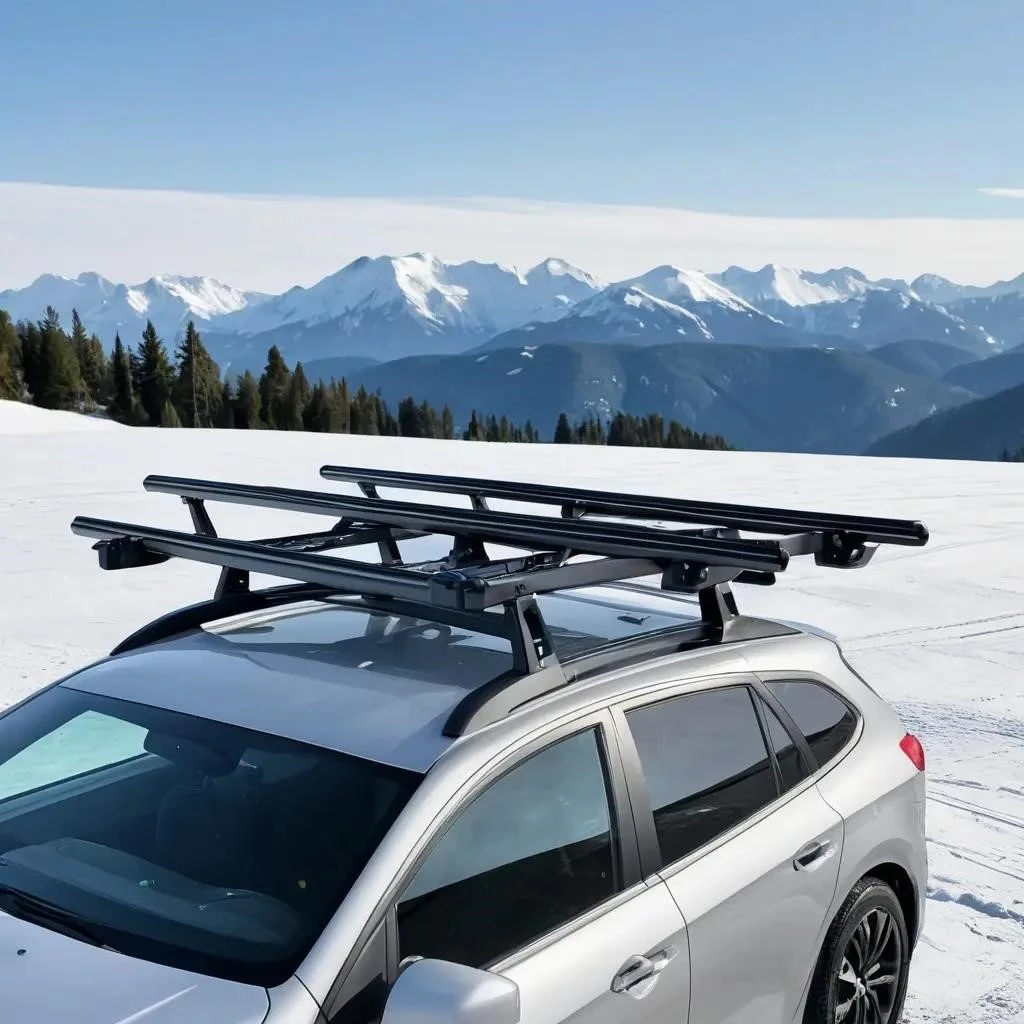

Финальный монтаж на рейлинги требует точности. Мастер ставит кронштейн. Самодельный багажник из профильной трубы стоит жестко. Болты и гайки затянуты; Система готова. Лыжи и сноуборд кладут носками назад. Резина и уплотнитель берегут снаряжение. Фиксатор и зажимы держат груз. Перевозка идет на 110 км/ч. Крыша автомобиля в норме. Заглушки закрыли сечение. Фиксация надежна. Крепление и поперечины норма

Совет

Проверяй сварной шов
