Как сделать простую рацию на модуле

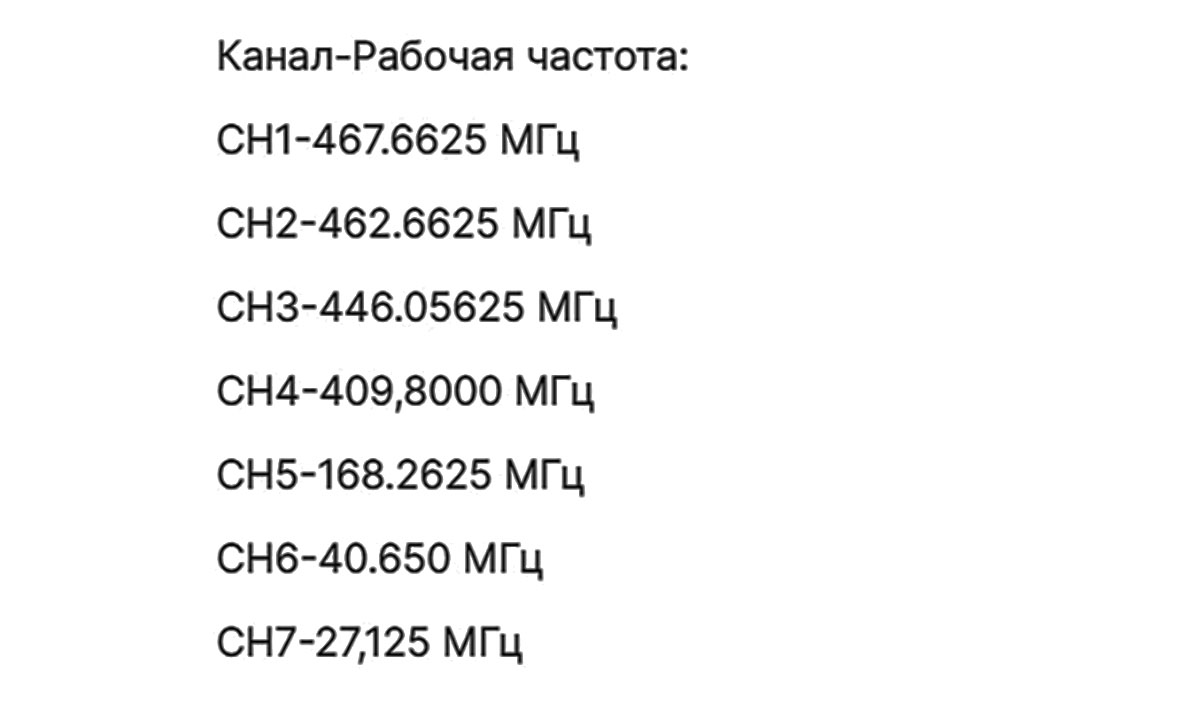

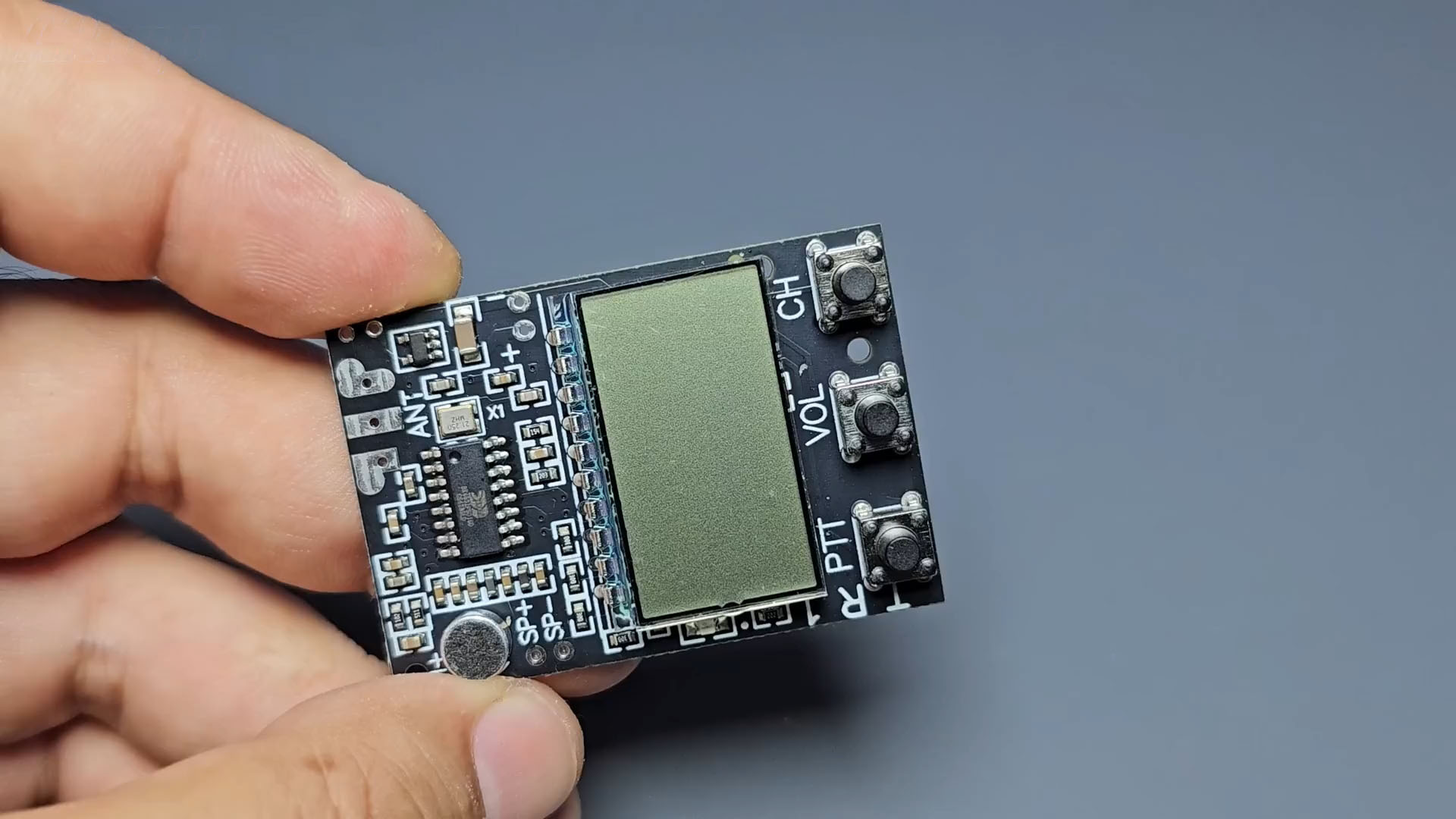

Китай всегда нас радует необычными решениями как в электронике, так и в любых других направлениях. Так недавно в продаже появился необычной модуль для радиостанции, а скорее трансивера. И у него есть очень любопытная особенность: наличие 7 каналов для передачи. А что самое удивительно: каждый канал расположен в определенном диапазоне. По сути, рация может использовать любой безлицензионный и любительский диапазон на частотах 27-480 МГц! И это очень круто, как мне кажется.
Стоит такой модуль сейчас порядка менее 3-х долларов — https://ali.click/zf6uou?erid=2SDnjeRzZTV Естественно, на базе пары таких модулей, можно легко построить 2 (или более) раций для бытовых нужд.
Конечно, мощность их будет невелика, и универсальная антенна идущая в комплекте, не даст раскрыться всему потенциалу, но зато, можно работать в любом разрешенном диапазоне частот.
Еще несколько слов о параметрах модуля. Выходная мощность порядка 50 мВт. Этого хватит чтобы обеспечить устойчивую связь в радиусе 300-500 метров прямой видимости. Модуляция по всем каналам — частотная. Потребление в дежурном режиме 25 мА. Имеется встроенный шумоподавитель. Питание осуществляется от напряжения 3,3 — 6 В.

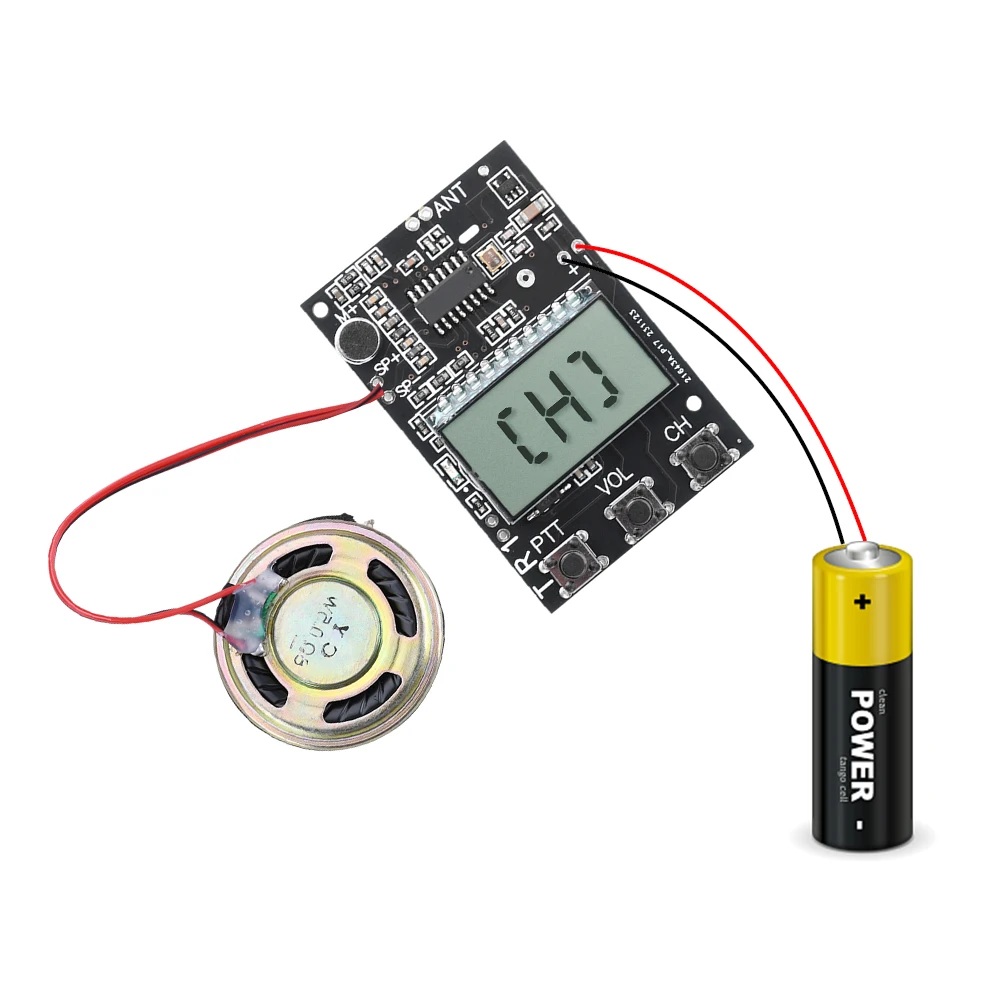

Чтобы собрать рацию, необходимо докупить динамик и источник питания или аккумулятор.
Изготовление простых раций своими руками

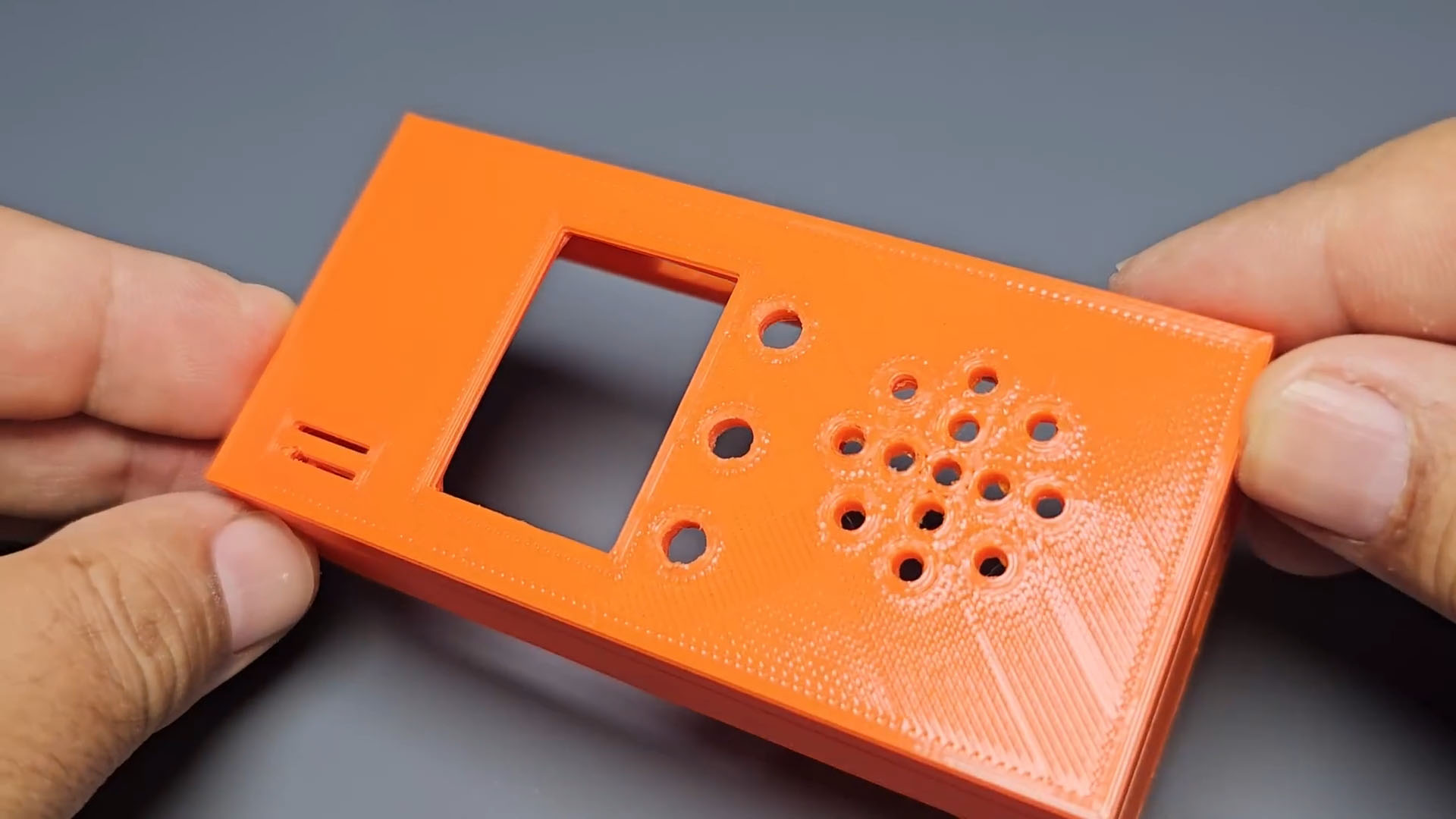

Корпус может быть любой, по размерам модуля с источником питания. В данном примере изготовлен на 3Д принтере.

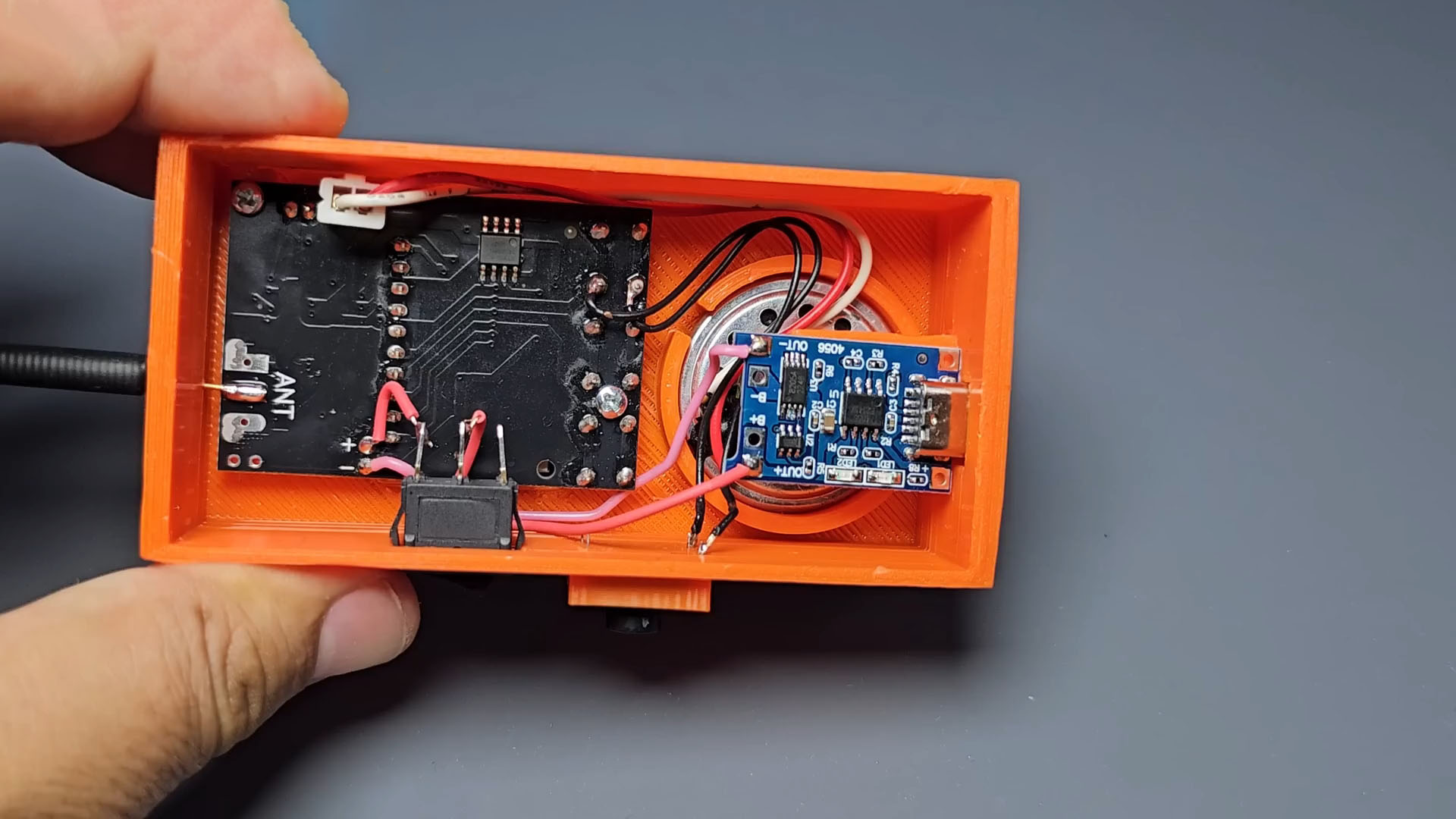

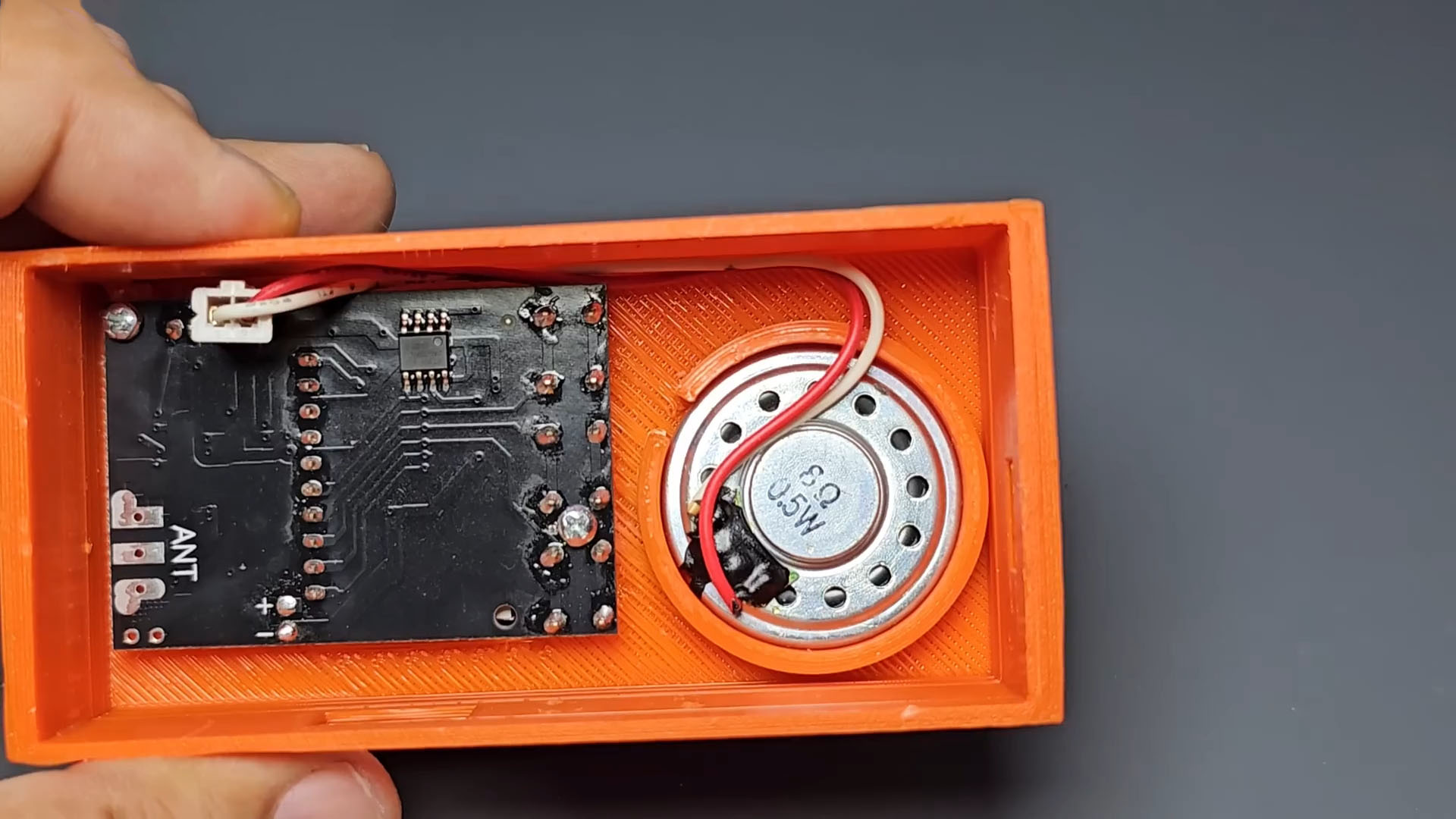

Устанавливаем плату и динамик, подключаем к выводам «SP-» и «SP+».

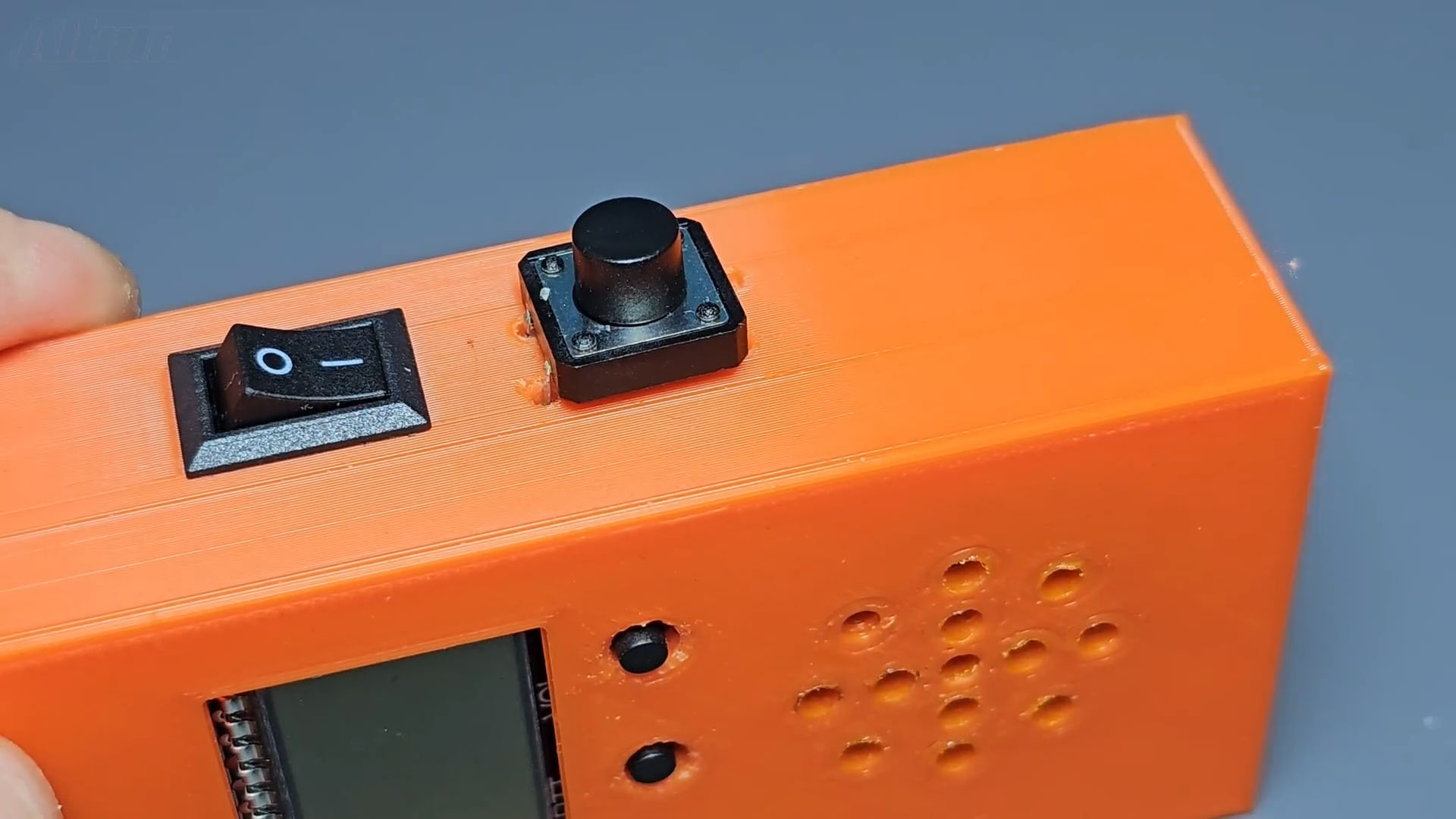

Но боку корпуса выведем переключатель питания и кнопку «приема-передачи» (PTT) без фиксации.

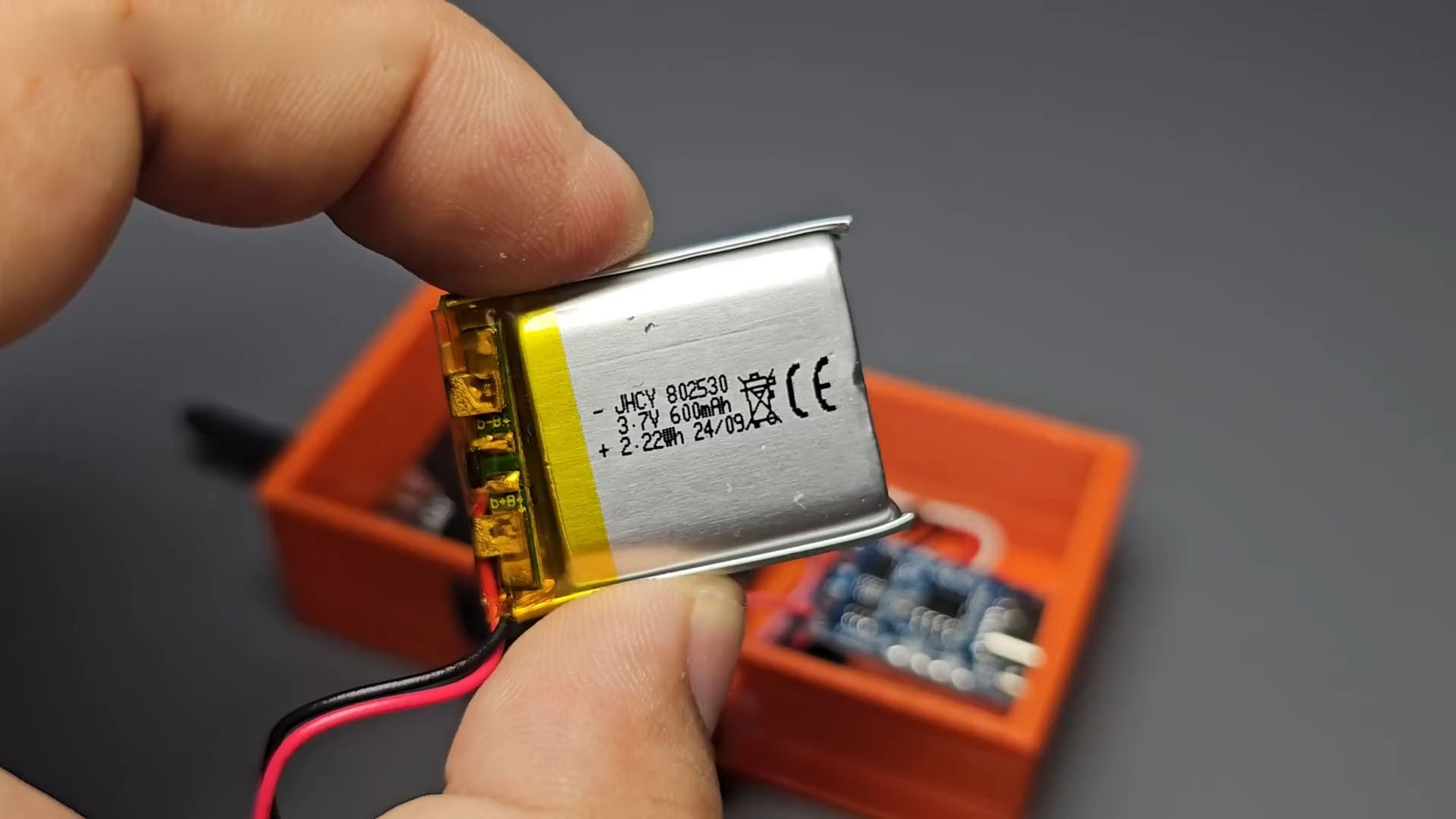

Питание будет осуществляться от литий-ионного аккумулятора.

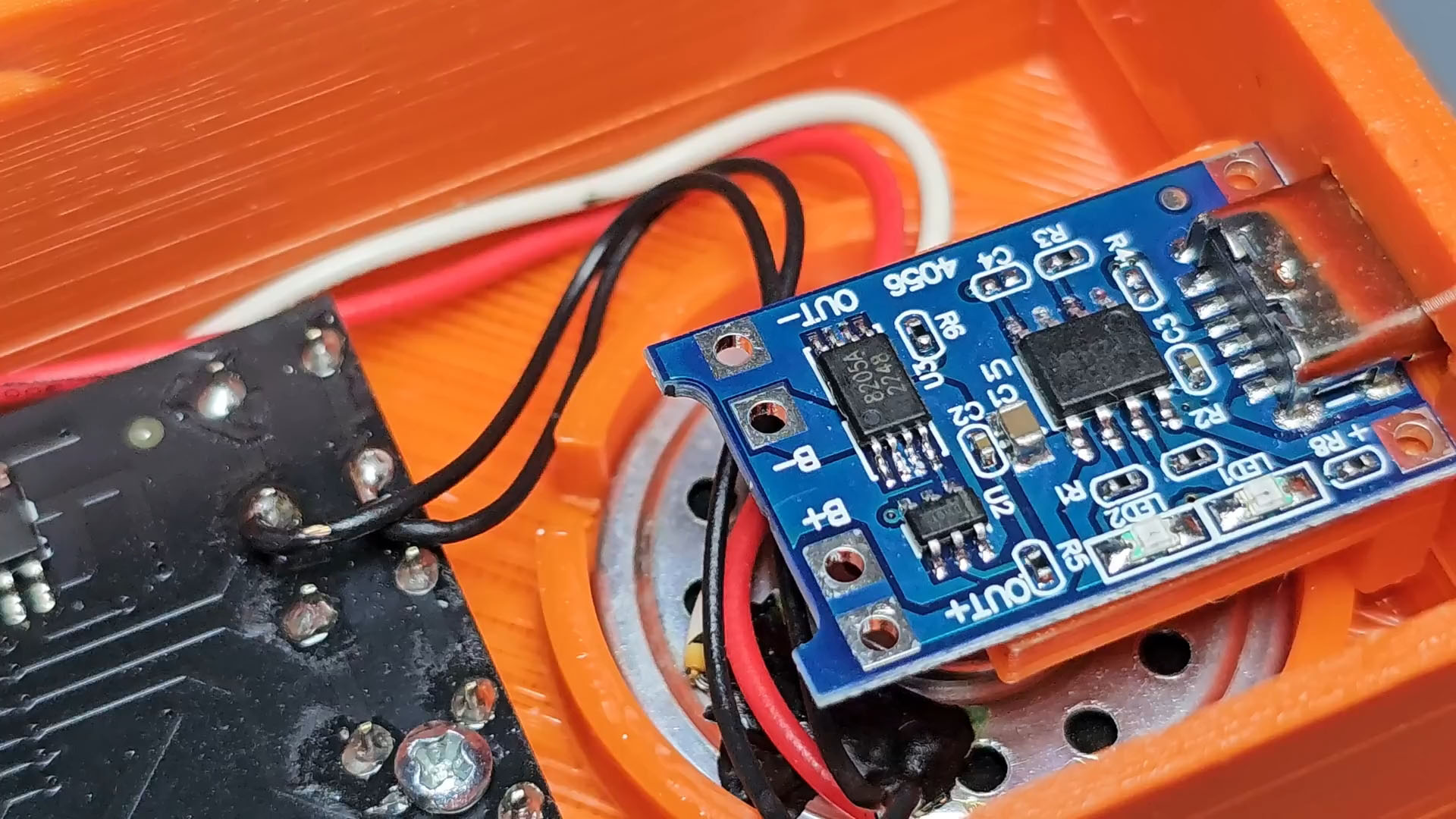

Подключенного через выключатель питания. АКБ будет заряжаться в дальнейшем через модуль зарядки TP4056.

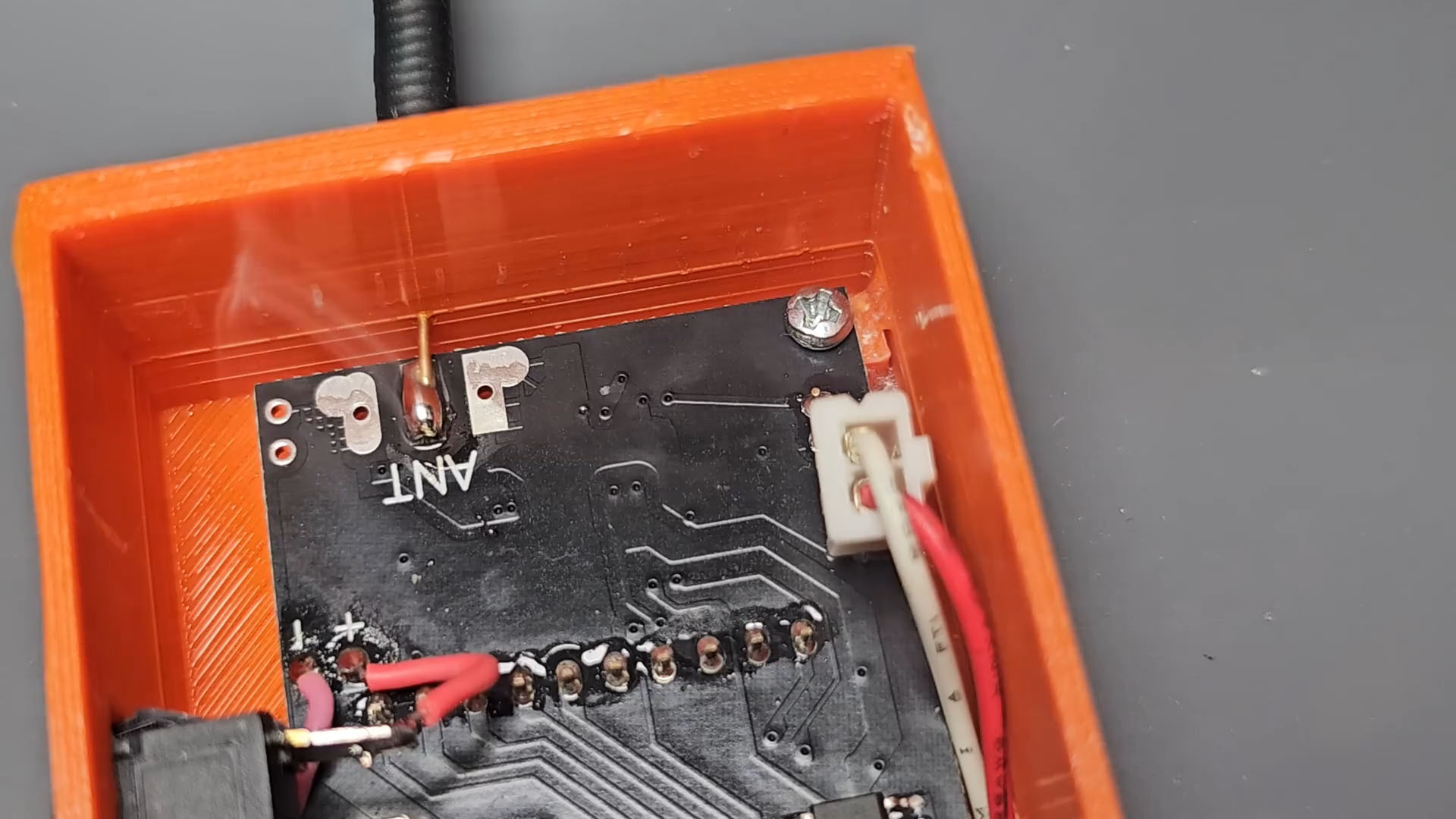

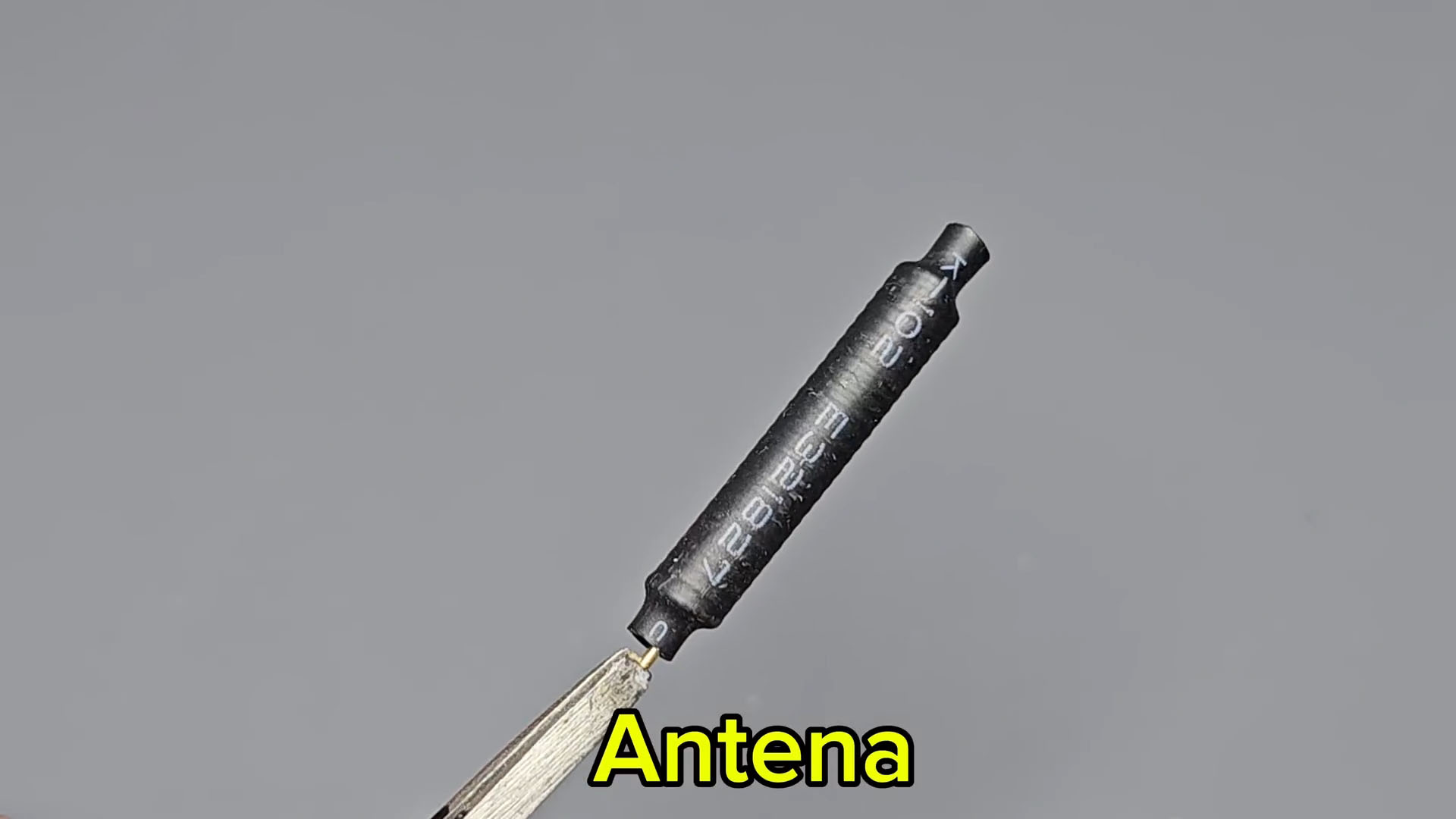

Припаиваем антенну к модулю.

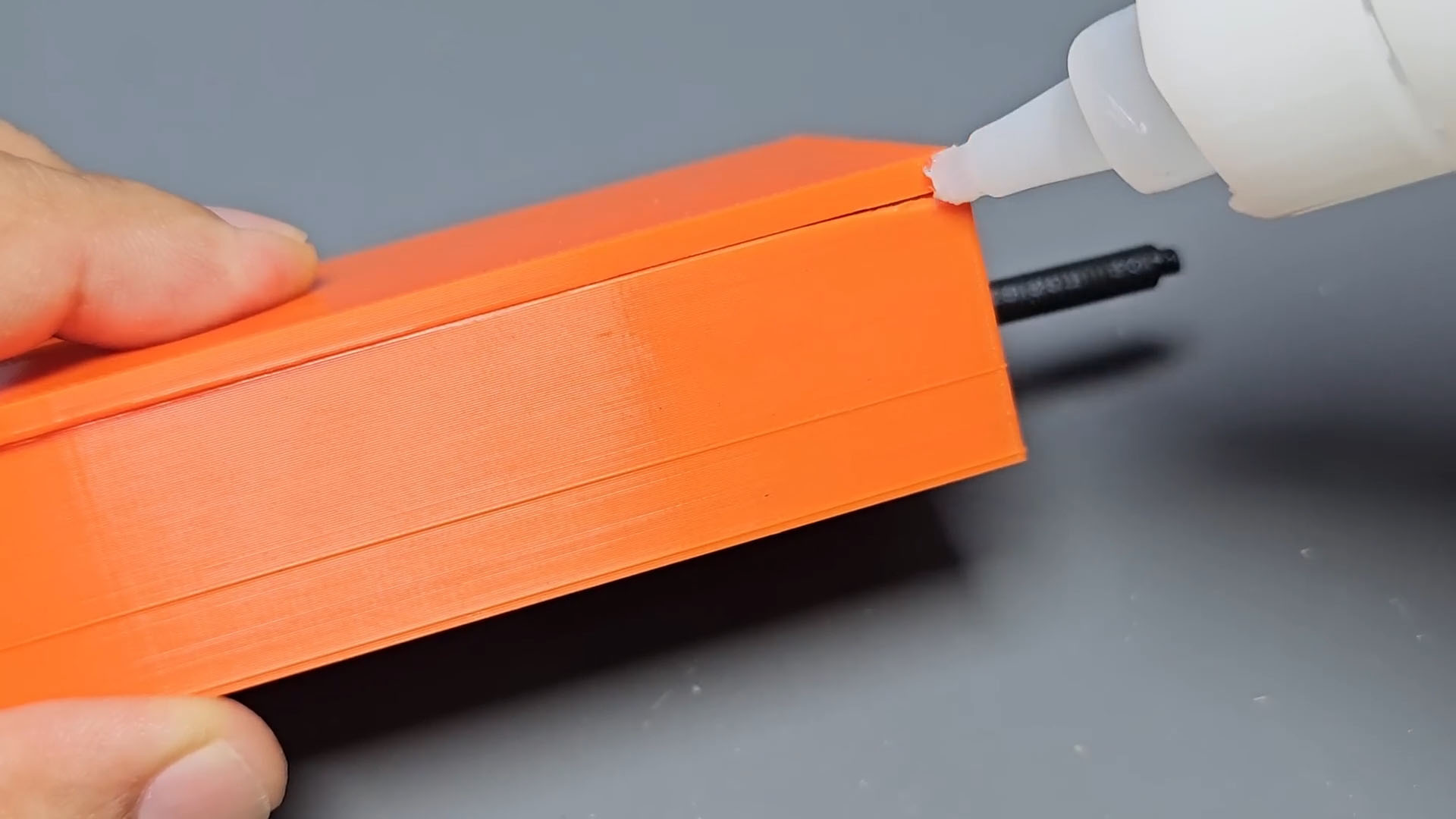

Готовую рацию закрываем и проверяем.

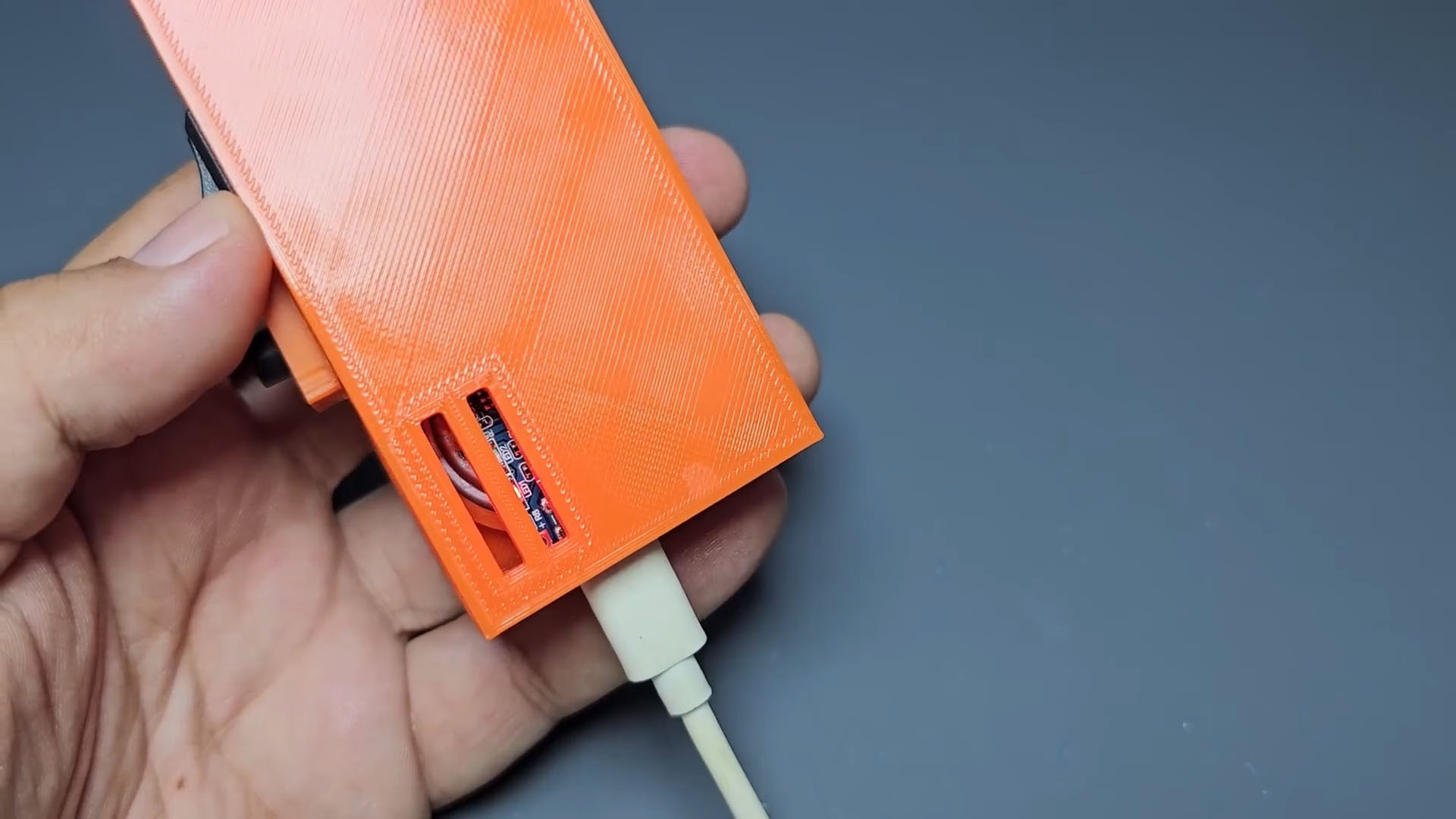

Заряжаем.

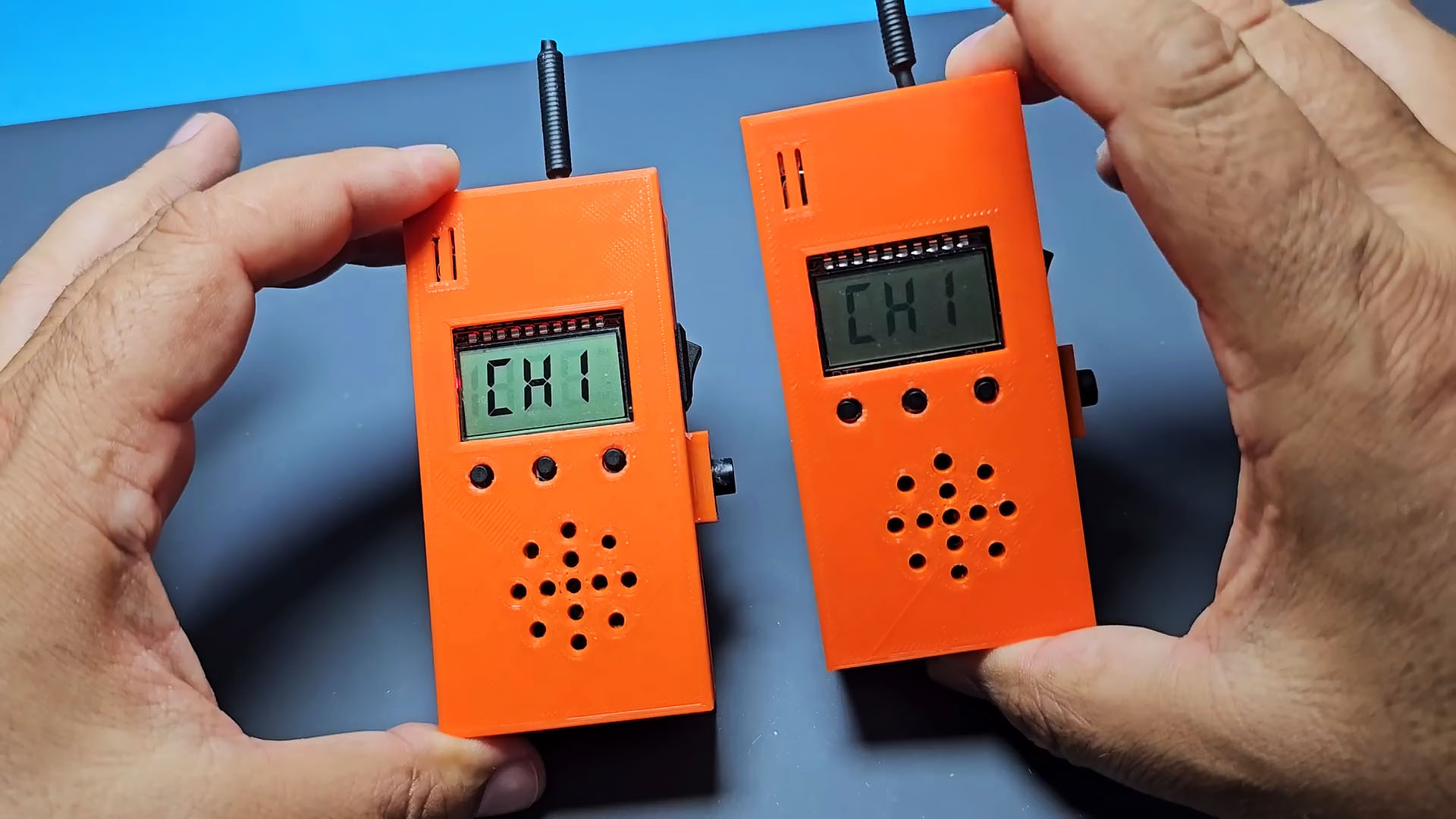

Второй прототип делаем по той же технологии.

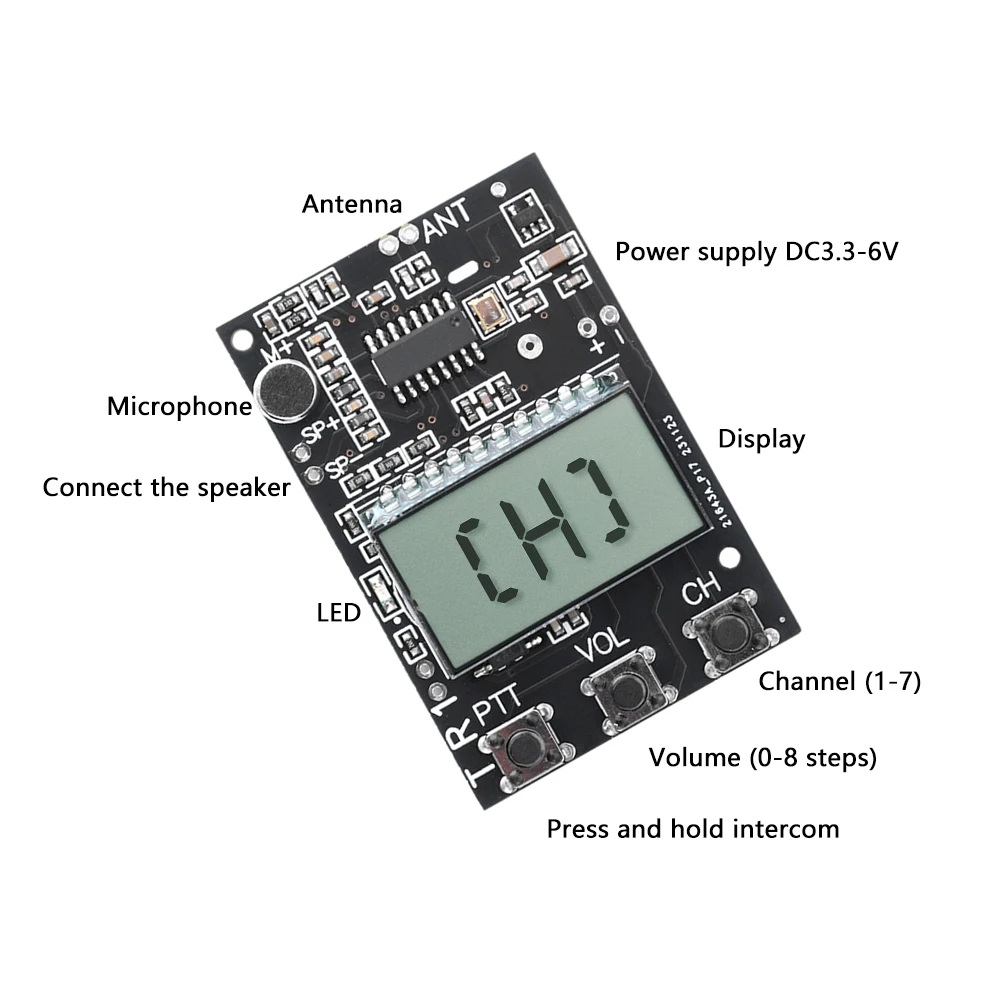

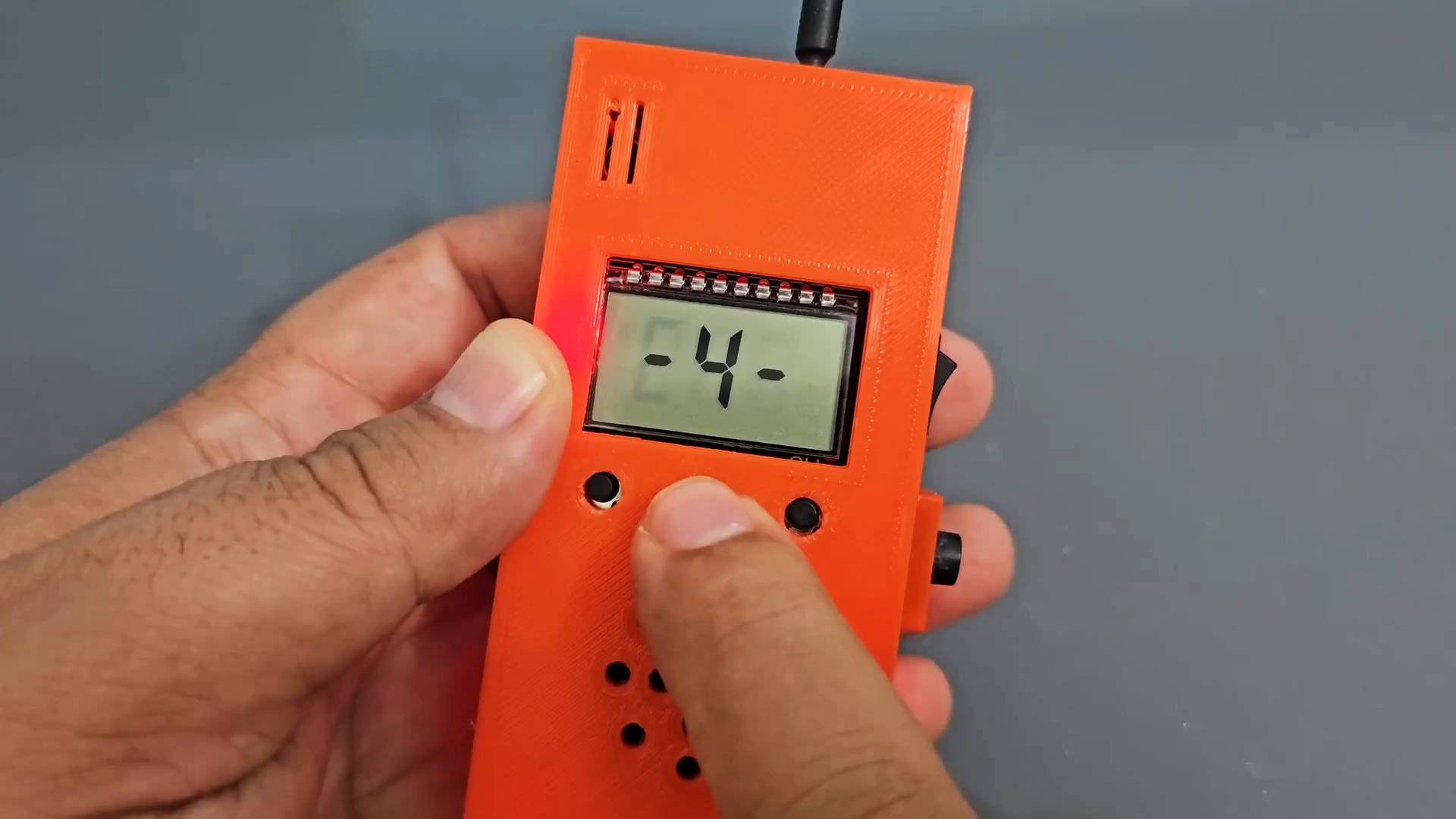

Для управления всего 3 кнопки: «PTT» — прием-передача, «VOL» — уровень громкости от 0 до 8, «CH» — переключение каналов от 1 до 7.
Конечно, кто-то назовет расстояние в 500 метров — игрушкой, но за такую цену — это очень нормальный вариант. Радиолюбителям точно пригодится данный девайс, скажем, проверки любых радиоприемников или трансиверов на всех частотах и тд.
